Message  marsouin Châtenay 92 Dim 6 Fév - 14:30

La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Drapea14
BELGIQUE

La Mitrailleuse d'Appui Général développée en 1958 (MAG 58) de chez FN HERSTAL Fabrique Nationale d'Armes de Guerre (F.N.MAG.58) .Elle est la remplaçante du Fusil Mitailleur  AANF 1 connue,de son vrai nom AA 52 et pour les anciens la nana.




La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. La_mag10
 LA MAG 58

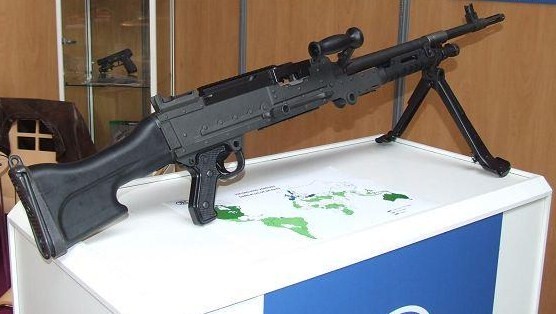

La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Mitrai11

LA MAG 58


Description:

La FN "MAG" était la mitrailleuse belge de référence, elle est devenue très populaire, et a été adoptée par plus de 80 pays. Elle est construite sous licence aux Etats-Unis, en Angleterre, en Egypte, en Inde et à Singapour. Bien faite et très fiable, elle utilise un système de récupération des gaz comme pour le fusil automatique Browning . La mitrailleuse est équipé d'un bipied rétractable sous le canon. En option, on peut mettre la mitrailleuse en batterie sur un trépied repliable.

Variantes :

Plusieurs variantes existent en fonction de l'utilisation et des pays utilisateurs.

Munitions:
7,62 x 51 mm NATO

Caractéristiques:
Longueur : 1.250 mm

Poids : 10,15 kg

Longueur du canon : 546 mm

Chargement par bandes

En production depuis 1955

Cadence de tir : 850 cps/min

Marquage:

Fabrique Nationales d'Armes de Guerre Herstal Belgium' sur la droite à l'arrière de l'arme. Pour les versions sous licence, on retrouve le marquage local.

Sécurité:

La sécurité est un bouton poussoir , placé sous la détente. En poussant de la gauche vers la droite, l'arme est en sécurité, et de la droite vers la gauche est position de tir.


La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Mag_5810


Canon:
Au bout du canon, on trouve un cache flamme, et le système de visée protégé. A hauteur de la moitié du canon, et en-dessous se trouve le bouton de réglage des gaz , ainsi que le cylindre de récupération des gaz. En-dessous est placé le bipied. A la base du canon , on trouve une poignée de transport, inclinée vers la droite et entourée d'un plastique noir.

Carcasse:
est en aluminium de couleur grise, avec le couvercle d'alimentation sur la partie avant, avec sur la gauche le guide des bandes de couleur aluminium. A l'arrière et sur la partie supérieur, on trouve le système de visée réglable. Sur la droite, on trouve la poignée d'armement.

Crosse:
est en bois ou en matière plastique, avec une fixation sur la partie supérieur et l'extrémité pour la lanière de transport. Des stries horizontales sont dessinées sur l'arrière de la crosse , à gauche et à droite.

Poignée de tir:
est en matière plastique, légèrement incliné vers l'arrière


Détails à observer:

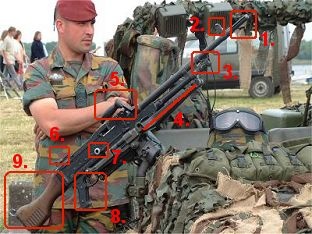

La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Photo_10


1. Long cache-flamme au bout du canon.

2. Système de visé protégé au bout du canon à hauteur du cache-flamme.

3. Système de réglage des gaz, dans la partie inférieure au centre du canon.

4. Biepied, en position replié, placé en-dessous du cylindre des gaz.

5. Poignée de transport en forme de L, avec la partie transport en bakélite.

6. Système de visée réglable à l'arrière de la partie supérieure de la carcasse.



****


La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Photo_11


7. Poignée d'armement du côté droit de la carcasse.

8. Poignée pistolet en bakélite, incliné à 45°.

9. Crosse en bois, striée dans la partie inférieure, avec une oeillet de transport sur la partie supérieure.

10. Entrée du système d'alimentation des bandes de munitions au centre de la carcasse du côté gauche.


Galerie photos:


Cliquez sur les photos pour agrandir

La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm1_bm10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm2_bm10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm3_bm10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm_4_b10

La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm5_bm10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm6_bm10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm7_bm10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm8_bm10

La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm9_bm10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm10_b10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm11_b10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm12_b10

La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm13_b10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm14_b10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm15_b10 La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm16_b10

La Mitrailleuse d'Appui Général développée en 1958 (M.A.G 58) de chez FN HERSTAL,remplaçante de la AANF 1,de son vrai nom  AA 52 et pour les anciens la nana. Fm17_b10
